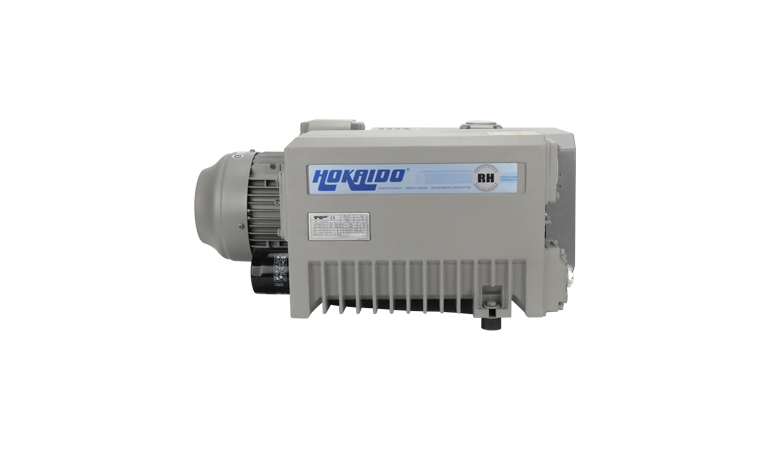

定子曲線的設計是個重要問題，它關系到進口真空泵的工作性能和壽命。

圓弧部分包括兩段半徑分別為R和r的圓弧。半徑之差R-r為過渡曲線的升程。升程大，排量也大；但是過渡曲線變陡，葉片壓力角增大，因此升程不宜太大。圓弧段對應的圓心角應與配流盤上封油區的夾角相適應，并稍大于相鄰葉片的夾角。設計過渡曲線時，要求使泵的流量均勻，葉片從槽中滑出平穩。并使過渡曲線與圓弧曲線的連接點有公切線，葉片在該處不致產生很大的瞬時慣性力，以避免葉片與定子之間產生慣性沖擊。

對于進口真空泵的定子曲線，好凱德真空科技有以下幾點要求:

(1)葉片無沖擊振動，噪聲良好

平滑的定子曲線也不能有過大的加速度，加速度過大會導致旋片某一端對定子曲線表面的壓力的增大，會增加磨損和噪音。但是如果定子曲線上某一點的徑向速度發生變化，則該點上的徑向加速度。理論上等于無窮大。若a為無窮大，則葉片在這一點將出現瞬間脫離，產生很大的沖擊力。造成很大的噪聲和嚴重的磨損。為了消除這一現象，要求定子曲線各處光滑連續，平滑過波。

(2)有較大的抽氣速率

在不增加泵體尺寸的情況下，盡可能的增加旋片泵基元的容積面積，以便獲得更高的抽氣速率。

(3)合適的兩點距離

由于葉片采用一體設計，剛性增強，某一端的伸縮必然造成另一端相應的伸縮。所以，無論轉子轉到哪個角度。曲線必須保證同時與旋片兩端接觸。保持合理的間隙，避免出現脫空現象而導致泄露增加。

(4)使旋片受力狀態良好

定子曲線某點矢徑與曲線該點的法線之間的夾角為定子曲線的壓力角。壓力角的增大會使定子對旋片的作用力和旋片方向的夾角增大，使旋片橫向受力變大，加大旋片與轉子的摩擦，并使葉片受力狀況惡化，影響泵的使用壽命和整體效率。

目前，好凱德真空泵的定子曲線主要以正圓曲線為主。主要是考慮到正回曲線擁有良好的速度和加速度特性，減少了真空泵工作過程中的噪音和沖擊。新的定子曲線在增大抽氣速率的同時，也應該具有現有曲線的速度和加速度特性。進口真空泵的定子曲線對其抽氣速率等性能參數有直接影響，因此，獲得良好的定子曲線對真空泵的設計至關重要。
